一、概述
ZD-WGWJ系列高壓框架式自動無功補償裝置，主要用于3～35kV中壓系統，框架式無功補償裝置由串聯空芯電抗器、進線架和電容器組成，空芯電抗器一般為三相疊裝或三相品字形安裝；進線架包括高壓隔離開關、放電線圈以及避雷器；電容器單臺容量為50~500kvar時電容框架為單排或雙排三層布置，避雷器，放電線圈安裝在構架上；200kvar及以上電容一般用單排或雙排二層布置；當容量特別大時，電容可分相布置，每相為二排一層布置，避雷器、放電線圈置于框架頂部。整套裝置四周用不低于2米的網欄門圍住，網欄門至少應有一扇活門以利于巡視和檢修。常安裝于110kv、35kv等變電站。主要包括：隔離接地開關、高壓并聯電容器、空芯電抗器、電容器專用熔斷器、放電裝置（專用放電線圈或電壓互感器）、無間隙氧化物避雷器、帶電顯示裝置、繼電保護裝置、連接導線、支柱絕緣子、框架等組成。

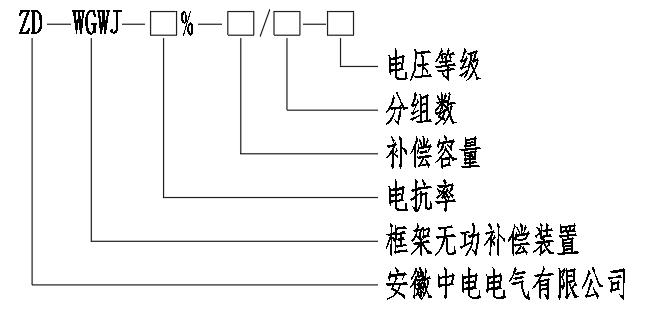

二、型號說明
三、產品技術特點：
1、安裝在戶外或戶外，框架式結構、固定投切。
2、可直接在變電所內投切電容補償裝置。
3、裝置結構設計合理，動、熱穩定性好，帶電顯示裝置用來顯示裝置的投切狀態，并有電磁鎖和柜門開關、觀察窗，具有強制閉鎖功能，確保運行和維護人員安全。
4、隔離接地開關配有電磁鎖，保證裝置帶電時無法操作隔離開關；隔離接地開關在電容器組檢修時可以處于接地狀態，確保檢修人員安全。
