一、概述
ZD-AMS系列低壓有源濾波裝置可動態實時濾除2~50次諧波，有效濾除率達97%，快速治理閃變和電壓波動，且具備很強擴展能力，不同容量的濾波器相互擴展，使得用戶可制定更加靈活的諧波治理方案。
裝置是應用自主研發的電力電子技術制造。體積小，無噪音，安全環保，可以同時濾除多次及高次諧波，不會引起諧振，可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場／港口的供電系統、醫療機構等。有源電力濾波裝置以并聯的方式接入電網，通過高精度采樣CT實時監測負載電流，轉換成數字處理器可讀的信號后通過一系列的運算，以PWM調制方式，控制核心的智能功率模塊輸出與諧波分量大小相等、相位相反的電流，達到消除諧波凈化電網的目的。

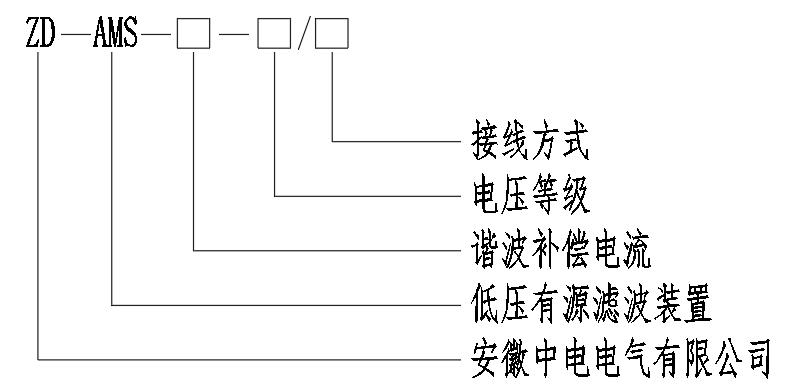

二、型號說明：
三、產品技術特點：
1、動態補償技術，采用直流側電壓環控制和工頻數字鎖相環控制，突破了傳統的瞬時無功算法，具有更快的響應速度，響應時間＜5ms；
2、DSP數字控制處理技術，以及高開關頻率的智能功率模塊，易于實現精確濾波；
3、同時可濾除2-50次諧波也可進行無功補償與三相不平衡治理；
4、完善的自診斷及過（欠）壓、限流等保護功能，保證系統及裝置安全；
5、獨立于電網之外，不受系統阻抗變化影響，不影響系統結構；
6、整機效率高，可達97%以上（滿足容量）；
7、壁掛或柜式安裝，并可多臺并聯安裝，易于擴展；
