1.概述
ZDGZ系列高頻開關直流電源柜是我公司吸收消化國內外同類產品的優點，根據GB/T19826-2005和DL/T459-2000等標準自行設計生產的直流電源成套裝置，是目前變配電系統常用的直流電源系統。產品作為控制、信號、事故照明等負荷的正常與事故情況下的直流電源系統，廣泛應用于500KV到10KV不同電壓等級的變電站及開閉所，15MW-60MW發電機組的電廠等場所。產品具有RS485/RS232通訊接口，通過上位機可實現對本設備的“四遙”（遙測、遙信、遙調、遙控），可用于無人值守變電站，是傳統直流電源成套裝置的理想換代產品。

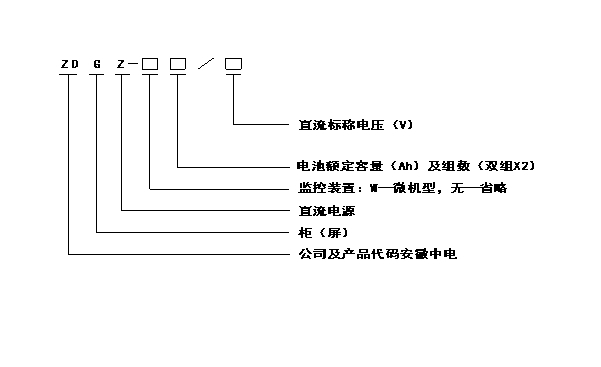

2．型號說明：
3.正常使用條件：
3.1海拔不超過2000m。
3.2設備運行期間周圍空氣溫度不高于40℃，不低于-25℃。
3.3日平均相對濕度不大于95%，月平均相對濕度不大于90%。
3.4安裝使用地點無強烈振動和沖擊，無強電磁干擾，外磁場感應強度不得超過0.5mT。
3.5安裝垂直傾斜度不超過5%。
3.6使用地點不得有爆炸危險介質，周圍介質不含有腐蝕金屬和破壞絕緣的有害氣體
及導電介質，不允許有霉菌存在。
3.7交流輸入采用三相四線制，電壓不對稱度不超過5%。
3.8交流輸入電壓應為正弦波，非正弦含量不超過10%。
注意：本設備僅限在室內安裝，并注意設備運行的環境溫度！
4．基本技術參數：
4.1交流輸入電壓：AC380V±10%50HZ±2%。
4.2控制母線電壓：DC220V□DC110V□。
4.3控制母線額定電流(A)：0-400
4.4合閘母線電壓：均充:DC251V/DC125V(不帶溫度補償時)
浮充:DC243V/DC122V(不帶溫度補償時)
4.5合閘母線電流：≥0.15C10(C10:10h放電率放電電流)
4.6事故后可供電時間：1h。
4.7整機噪聲：≤50dB(距柜1m處)。
4.8穩壓精度:≤±0.5%。
4.9穩流精度:≤±0.5%。
4.10紋波系數:≤0.1%。
4.11蓄電池容量（Ah）：10-3000
4.12防護等級不低于IP30
4.13設備負載等級為一級（即連續運行）。
5.直流系統簡介
交流進線采用雙路供電，并可互為備用。設備中高頻開關電源模塊構成整流系統，冗余配置，正常工作時，互為備用，當其中一臺模塊故障時，不影響其他模塊輸出。
主電路采用了不同分?jǐn)嗄芰Φ闹绷鲾嗦菲?，對控制輸出、合閘輸出及蓄電池輸出，
利用不同容量等級電流的直流斷路器對系統進行合理的上下級配合保護。
監控單元是以觸摸式人機界面為控制中心，對直流系統的充電浮充電、絕緣監察、電池巡檢、故障報警等進行自動控制，具有很強的抗干擾功能。
正常時，由觸摸屏控制整流模塊的運行，直接向控制母線供電；并且負責對蓄電池的均充和浮充電，浮充電壓為2.25(×n)，均充電壓為2.33(×n)，充電電流值小于等于0.1CA.
高頻開關整流模塊既可作為各支路的工作電源，又可給蓄電池充電，合母回路的沖擊性負荷則由蓄電池直接供電。
