一、產品特性



　　1、具有動態模擬指示



　　2、高壓帶電指示采用無源型設計



　　3、隨時監測環境溫濕度，具有自動加熱除濕功能



　　二、產品簡介



　　ZDK-800-3系列開關柜微機顯控裝置是安徽中電電氣有限公司依據開關柜成套的發展而自行設計的一種新型電氣裝置。該產品適用于供電系統中各種3~35KV戶內開關柜，具有一次動態模擬圖、高壓帶電顯示、斷路器分、合閘狀態指示、接地開關狀態指示、手車位置指示、帶電閉鎖及缺相報警、RS485遠程通訊接口、開關柜內環境溫濕度檢控及故障監測以及柜內照明等多種功能。產品內部元件均采用進口工業級品牌，具有穩定可靠、壽命長、抗干擾強等優點。線路板采取了防潮、防腐蝕處理，可用于各種惡劣環境。產品設計人性化，安裝簡單快捷，只需一次開孔。



　　三、技術指標



　　1．工作電源：AC220V



　　2．環境溫度：-10℃-50℃相對濕度：≤95%RH



　　3．功耗：<10W



　　4．介質強度：≥AC220V



　　5．絕緣強度：≥100M?,500V



　　6．隔離耐壓：ＡC2000V漏電流0,5Ma1分鐘



　　7．沖擊耐壓：５KV(峰值)1.２／50?s



　　8．抗電磁干擾性能：符合?EC255-22標準規定



　　9．脈沖干擾：能承受?EC255-22-1規定衰減震蕩脈沖干擾



　　10．電磁場輻射：能承受?EC255-22-３規定輻射干擾



　　11．快速瞬變干擾：能承受?EC255-22-４規定三級瞬變干擾



　　12．能承受一級震動響應，一級沖擊響應



　　四、主要功能



　　一、狀態模擬顯示



　　1手車位置指示



　　手車處于工作位置時，對應的紅色垂直模擬條發光，顯示手車處于工作位置。



　　手車處于試驗位置時，對應的綠色水平模擬條發光，顯示手車處于試驗位置。



　　2斷路器狀態指示



　　斷路器合閘時，對應的紅色垂直模擬條發光。



　　斷路器分閘時，對應的綠色模擬條發光。



　　3接地開關位置指示



　　接地開關閉合時，對應的紅色垂直模擬條發光。



　　接地開關分閘時，對應的綠色模擬條發光。



　　4彈簧儲能指示



　　彈簧已儲能時，紅色儲能指示燈亮。



　　彈簧未儲能時，綠色儲能指示燈亮。



　　5手動照明



　　按動面板的照明鍵，則柜內照明燈可開啟，再按一次則可關閉。



　　二、高壓帶電指示



　　2.1高壓帶電指示：通過高壓帶電傳感器將A、B、C三相引線接入，可顯示A、B、C三相帶電指示燈亮。



　　2.2高壓帶電閉鎖：當A、B、C三相任意一相帶電時，高壓閉鎖指示紅燈亮。三相全不帶電時，高壓解鎖指示綠燈亮。



　　2.3高壓缺相報警：當A、B、C三相中任意一相或兩相帶電時，缺相報警指示紅燈亮，當三相全部不帶電或三相全部帶電時缺相報警指示紅燈熄滅。



　　三、溫濕度控制指示



　　3.1加熱1、2指示，當?shù)?路啟動加熱時，加熱1指示紅燈亮；當?shù)?路啟動加熱時，加熱2指示紅燈亮。



　　3.2風扇指示，當啟動風扇時，風扇指示綠燈負載輸出均可能為手動動作，請點按手動加熱按鈕或手動排風按鈕以確認加熱或排風為手動動作狀態。



　　3.4傳感器斷線指示，當?shù)?路的溫濕度傳感器有任一斷線時，傳感器斷線1指示紅燈亮。當?shù)?路的溫濕度傳感器有任一斷線時，傳感器斷線2指示紅燈亮。



　　3.5負載斷線指示，當?shù)?路啟動的加熱或風扇問路中無電流流過時，負載斷線1指示紅燈亮；當?shù)?路啟動的加熱或風扇問路中無電流流過時，負載斷線2指示紅燈亮。



　　注意：加熱1、2，排風，如進入手動動作狀態將不會自動返回，請勿長時間使用，否則可能引起發生嚴重安全事故。



　　3.6溫濕度控制功能



　?、艈?dòng)加熱：當環境溫濕≤5℃濕時，或當環境濕度≥85﹪RH時，或點按“手動加熱”控制按鈕時，啟動加熱。



　?、仆顺黾訜幔涸谧詣?dòng)模式下，如為溫度啟動加熱則環境溫度上升至≥13℃，如為濕度啟動加熱則環境濕度下降至≤75﹪RH時，在自動模式下，如為溫度、濕度同時啟動加熱則環境溫度上升至≥13℃，并且環境濕度下降至≤75﹪RH時，在手動模式下，再次點按“手動加熱”控制按鈕時，退出加熱。



　?、菃?dòng)排風：當環境溫度≥40℃時，或點按“手動排風”控制按鈕時，啟動風扇。



　?、韧Ｖ古棚L(fēng)：在自動模式下，環境溫度下降至≤25℃時，在手動模式下，再次點按“手動排風”控制按鈕時，停止排風。



　?、墒謩?dòng)加熱：需要?jiǎng)邮旨訜釙r(shí)，點按“手動加熱”按鈕，加熱器1、2都開始加熱，手動指示燈亮；再次點按“手動加熱”按鈕，停止1、2路手動加熱并轉到自動控制狀態，并且手動指示燈熄滅（如此時未進行手動排風。



　?、适謩?dòng)排風：需要手動排風時，點按“手動排風”按鈕，風扇都開始排風，手動指示燈亮；再次點按“手動排風”按鈕，停止手動排風并轉到自動控制狀態，并且手動指示燈熄滅（如此時未進行手動加熱）。



　?、藗鞲衅鲾嗑€：當?shù)?路的溫濕度傳感器有任一斷線時，傳感器斷線動作并且S1指示紅燈亮；當?shù)?路類同。



　?、特?fù)載斷線：當?shù)?路啟動的加熱或風扇回路中無電流流過時，負載斷線觸點閉合并且負載斷線1指示紅燈亮；當?shù)?路類同。



　　四、通訊功能



　　支持遠方查詢開關量狀態



　　通訊方式：RS485



　　通訊規約：MODBUS-RTU

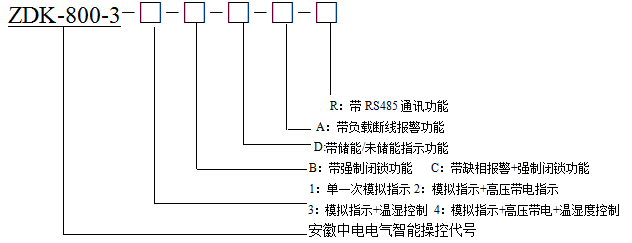

       五、產品型號
